PDK5S-I-S01說明：

PDK5S-I-S01是應廣近年推出的一款主要用于單核芯片仿真的仿真器，該仿真器體積小，配件少，直接采用USB供電，省去了原來雙核以上仿真器所使用的電源。PDK5S-I-S01，支持全系列應廣的PMS1XX系列的單片機，如PMS150，PMS131，PMS154B,PMS132，PMC150，PMC153等等，

以下是仿真器的照片參考：

可以看見仿真器面板上有很多文字提示以及狀態(tài)LED指示燈. 其中的Power DC9V是可以不用接電源的，直接使用USB給仿真器供電就好。幾個重要的標示解釋：

1.Y2，當所仿真的MCU需要使用外部晶體的時候，該晶體插在這個位置，使用內部晶體時，不需要接元器件。

2.C35，C36， 外部晶體匹配的電容，使用內部晶體也可以不用；

3.CN11，外部電源正；

4.CN12，外部電源地；

5.CN13，也是外部電源地；

6.J3，引腳端口；所有的引腳都從此端口引出，每個口的名稱標示在相應的位置；

7.J2，引腳端口測試點，和J3是并聯(lián)的，方便連線后測試信號。

PDK5S-I-S01在使用上不不需要額外安裝驅動，直接在應廣科技開發(fā)的集成調試環(huán)境 FPPA IDE下就可以使用。如果你的電腦已經安裝了FPPA IDE， 而又

無法連接成功的話，請先看看電腦是否有360等殺毒軟件，一些不常用的殺毒軟件可能會對應廣的仿真器的USB驅動有排斥。

仿真芯片的選擇：

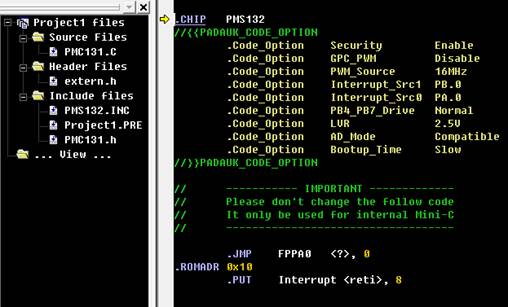

仿真器所仿真的芯片型號，除了在建立項目時選擇以外，還可以在項目中去修改，修改地方在所打開的項目中

include files 里面的*.PRE文件中，*代表項目名。當項目已經建立后，一般通過此處來更換不同的IC型號。將新選擇的芯片型號更改在“.CHIP ”

后面跟隨的型號處。比如下圖項目所選擇的芯片信號是PMS132.
